2014年7月27日から8月24日までの日程で、北海道上川郡東川町 キトウシ森林公園家族村のケビン周辺において屋外WiFiのトライアルを実施中です。

このトライアルは、無施工(電力と通信)でケビン周辺にFree WiFiサービスを提供し、ケビン周辺やケビン内での使用感、サービス利用可能エリアを検証し、同施設のFree WiFiサービスの整備方針を検討する目的で実施しています。

同施設の物産センター内部には、すでにFree WiFiが整備されておりますが、屋外は電線を埋設するなど景観に配慮した施設となっており、屋外配線工事無しにFree WiFiのサービスエリアを拡大することが課題となっていました。

今回は、屋外で無線中継でサービスエリアを拡大できるポジモの特徴を活かし、ポジモ3台を設置してのトライアルとなっています。また、トライアルにあたっては、壁面工事を行わないように、イーサネットコンバータ(イーサネット/WiFiクライアント)を使用して既存のインターネット回線と接続しています。
さらに、遠隔地からのトライアル用ルーターへのログインを可能にするために、当社のTP-VPNサービスを利用しています。

屋外WiFiの検討材料として、ネットワーク構成、電界強度(参考値)、設置写真をご紹介いたします。

ネットワーク構成

ネットワーク構成


下記計測値は簡易な計測器による参考値です。また、天候やノイズの影響により値は変動します。
電界強度計測

電界強度計測

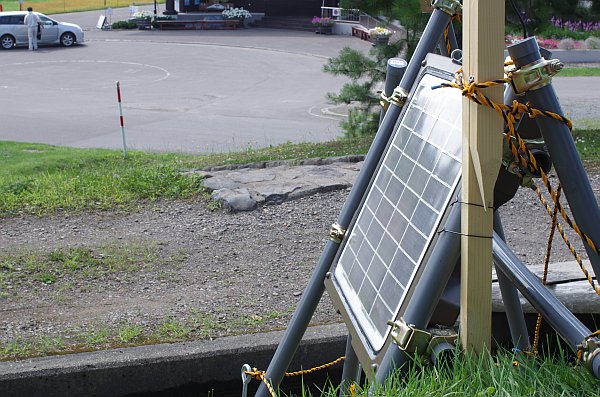

設置写真(ポジモA/B)

設置写真(ポジモA/B)

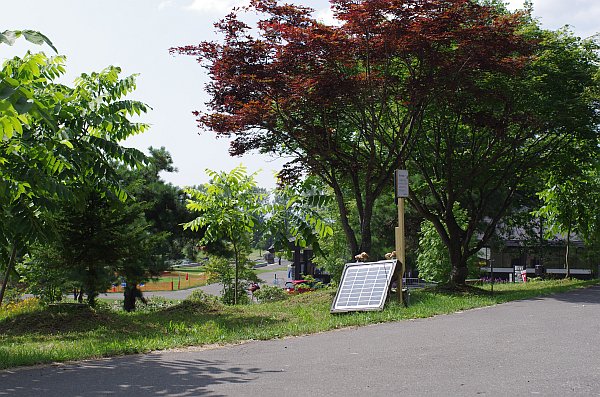

設置写真(ポジモB/A)

設置写真(ポジモB/A)

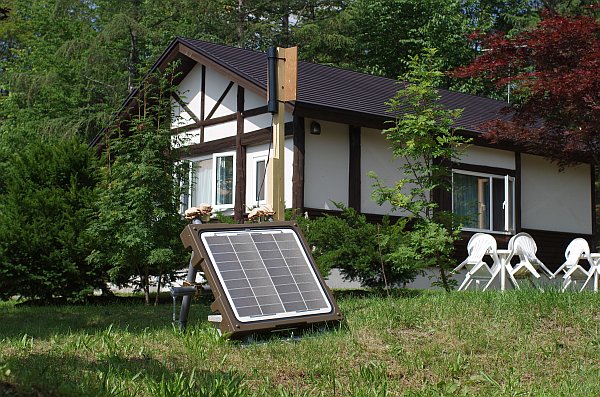

設置写真(ポジモC)

設置写真(ポジモC)


設置写真(ポジモC/A)

設置写真(ポジモC/A)

使用機材

  • 屋外WiFiアクセスポイント/ポジモ SPWL-BU-2/3台/ネクステック製
  • L2 VPNサービス/TP-VPNサービス/1ペア/ネクステック製
  • トライアル用ルーター/NXR-120/C/1台/センチュリーシステムズ製
  • イーサネットコンバータ/MZK-MF300D/1台/プラネックスコミュニケーションズ製
  • 監視用ルーター/MZK-RP150N/1台/プラネックスコミュニケーションズ製
