無電源での気象観測とライブ映像(千葉県幕張市)
農業、土木、屋外イベントなど局所的な気象情報は重要なデータです。ポジモのネットワークと電源の外部出力を活用した、気象と映像の観測システムです。
目的
- 気象データと映像(雲の様子や木の動きによる風)から、局所的な気象の短期予測を遠隔地から実施したい。
- 気象情報の記録と映像録画から、局所的な気象の傾向を把握したい。
効果
- 千葉県幕張市から北海道札幌市の気象情報を読み取り、映像により雲と風の変化と照らしあわせて、当日午後からの気象変化を予測することができた。
- 上記の短期気象予測を元に、屋外作業の計画を変更し、降雨による影響を最小限に抑えることができた。
システム
ポイント
- ネットワークカメラ及び気象観測サーバーの電源を、ポジモから供給する。
- ネットワークカメラ及び気象観測サーバーの情報は、それぞれのアドレスから取得する。
- 上記のPullを簡単にするために、TP-VPNを使ってインターネット経由のL2 VPNを構築する。
ポジモ使用状況
- 台数：2台(メッシュリンク接続 / カメラ側はアクセスポイント稼働)
- メッシュリンク距離：約40m(設置場所の都合による)
- 屋外無線LAN(WiFi)エリア：カメラ側のポジモ周辺
ポジモ他使用機材
- 気象観測Webサーバー：WMS(標準センサー付き) / 恵比寿システム社
- Wi-Fi対応ネットワークカメラ：M1011-W / AXIS Communications社
- ネットワークビデオレコーダー：NV1000 / サクサ社
- L2 VPNサービス：TP-VPNサービス / ネクステック社
- その他ルーター等
構成図

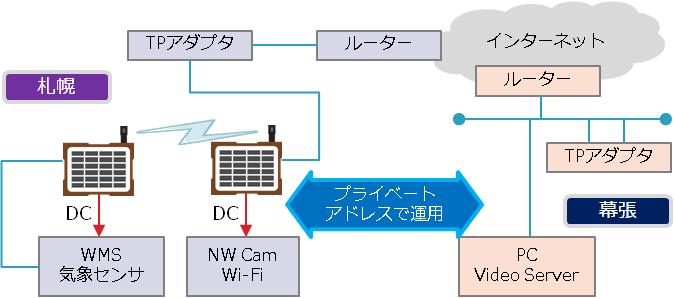

機器構成図
WMSはイーサネット対応(WiFi非対応)のため、イーサネットでポジモと接続し、メッシュリンクでカメラ側のポジモと接続しています。WMS、カメラともにポジモから給電し、システムを設置した屋外での配線は行いませんでした。遠隔地からIPアドレスでデータをPullするために、TP-VPNでL2 VPNを構築して運用しました。
写真

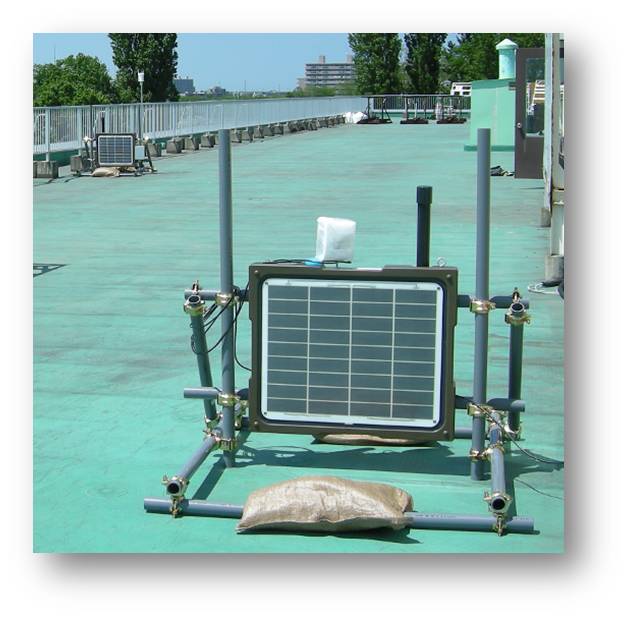

設置写真(手前：カメラ/奥：気象観測サーバー)

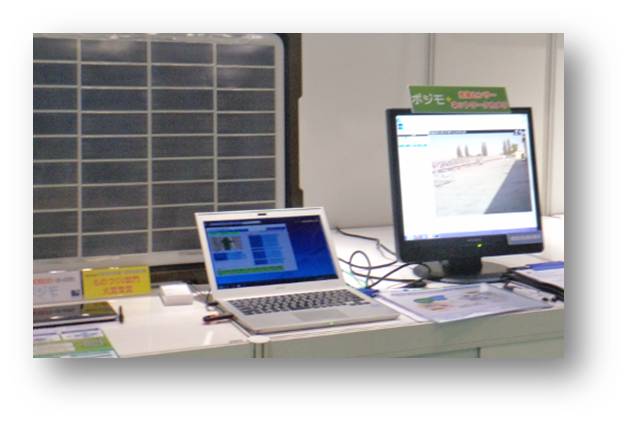

モニタリング写真(左：気象情報/右：ライブ映像)
